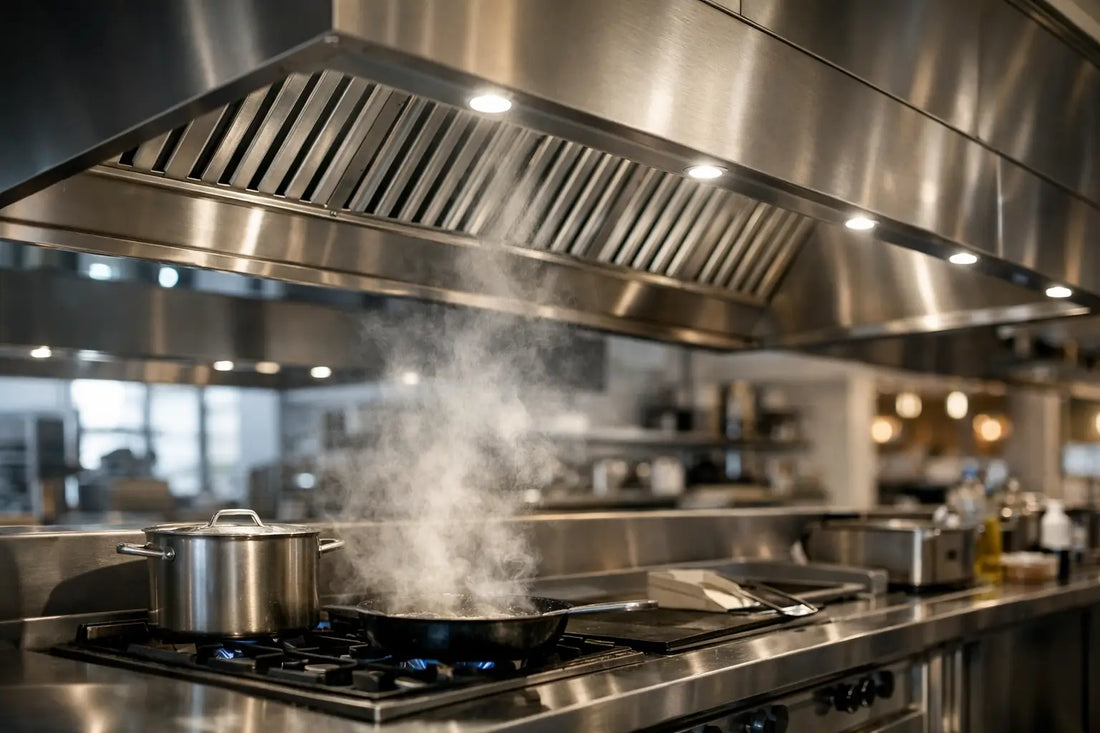

Guía de campanas extractoras comerciales

Una freidora que trabaja varias horas, una plancha encendida durante el servicio o una parrilla de alto rendimiento generan mucho más que olor. Producen grasa suspendida, vapor, calor y humo que afectan la seguridad, la limpieza y el ritmo de trabajo. Esta guía de campanas extractoras comerciales está pensada para elegir un sistema acorde con su menú, sus equipos y las condiciones reales de su local.

Una campana no se compra solo por el ancho de la línea de cocción. Debe capturar los contaminantes en el punto donde se generan, conducirlos por ductos adecuados y mantener una reposición de aire que no vuelva incómoda la cocina. Una mala selección puede dejar humo en el comedor, grasa en paredes y techos, calor excesivo para el personal y observaciones durante una inspección.

Qué hace una campana extractora comercial

La campana extractora comercial capta el aire contaminado que producen los equipos de cocción y lo dirige fuera del establecimiento mediante un sistema de extracción. Según el tipo de cocina, incorpora filtros para grasa, ventilador extractor, ductería, sistema de aire de reposición y, cuando aplica, un sistema de supresión de incendios.

Su función es operativa y de seguridad. Ayuda a controlar la acumulación de grasa, mejora la visibilidad frente a la línea caliente y reduce la carga térmica dentro de la cocina. También protege otros equipos, acabados y áreas de servicio de una exposición constante a vapor y residuos grasos.

No todas las operaciones necesitan el mismo conjunto. Una cafetería que hornea productos precocidos tiene una necesidad distinta a una cocina de hamburguesas con plancha, freidora y parrilla. Elegir por apariencia o únicamente por precio suele resultar en una instalación insuficiente o sobredimensionada.

Tipos de campanas extractoras comerciales

Campanas tipo I para grasa y humo

Las campanas Tipo I se utilizan sobre equipos que producen vapores cargados de grasa, humo o ambos. Son habituales en restaurantes con freidoras, parrillas, planchas, woks, charbroilers, estufas de alta producción y equipos similares. Normalmente emplean filtros tipo bafle para retener grasa y requieren componentes diseñados para manejar ese riesgo.

En muchas jurisdicciones, una instalación Tipo I exige además un sistema de supresión de incendios compatible y aprobado. Este sistema debe cubrir los equipos de cocción y la zona de plenum de acuerdo con el diseño autorizado. No conviene asumir que una campana por sí sola cumple con todos los requisitos de seguridad.

Campanas tipo II para calor, vapor y condensación

Las campanas Tipo II están destinadas a controlar calor, vapor, humedad y condensación sin presencia relevante de grasa. Pueden utilizarse sobre ciertos hornos, lavavajillas comerciales, marmitas u otros procesos no grasos, siempre que la autoridad local y las especificaciones del equipo lo permitan.

La diferencia es decisiva. Instalar una campana Tipo II sobre una plancha o freidora no es una alternativa económica válida. El sistema no está diseñado para manejar vapores grasos ni el nivel de riesgo de esos equipos.

Campanas de pared, isla y proximidad

Las campanas de pared se colocan contra un muro y suelen ser eficientes porque aprovechan las superficies laterales y traseras para contener la columna de humo. Son una opción frecuente en líneas de cocción tradicionales.

Las campanas de isla se instalan sobre equipos ubicados al centro de la cocina. Al estar expuestas por todos sus lados, suelen requerir una capacidad de extracción y un diseño de captura superiores. Las campanas de proximidad, por su parte, se ubican más cerca de la fuente de calor y pueden resolver espacios limitados, pero deben corresponder exactamente al equipo y a la configuración autorizada.

Cómo calcular la capacidad de extracción necesaria

El caudal de extracción se expresa habitualmente en CFM, pies cúbicos por minuto. Un número alto no garantiza una mejor operación. La capacidad correcta depende del tipo de equipo, su temperatura de trabajo, el combustible utilizado, la ubicación bajo la campana, el tamaño del frente y la altura de instalación.

Una parrilla de carbón, un charbroiler o un wok tienen una carga de humo y grasa superior a la de una estufa de uso moderado. Por eso requieren mayor captura. También influye si la campana está contra pared o en isla, ya que el aire ambiente puede dispersar los vapores antes de que entren al sistema.

Como criterio práctico, defina primero todos los equipos que estarán bajo la campana, incluyendo los que planea agregar en los próximos años. Después solicite el cálculo de CFM basado en la ficha técnica de cada equipo y en el código aplicable en su ciudad o condado. La autoridad competente, conocida como AHJ, puede exigir condiciones específicas para permisos e inspecciones.

Evite calcular solo por los pies lineales de la campana. Dos líneas del mismo ancho pueden requerir caudales muy diferentes si una tiene una freidora y una plancha, mientras la otra utiliza una parrilla de alta intensidad. También es un error agregar equipos después de instalar el sistema sin revisar la capacidad disponible.

Medidas, voladizos y distribución de la línea caliente

La campana debe cubrir por completo la superficie de los equipos de cocción. En condiciones normales, debe sobresalir más allá de los extremos de la línea para mejorar la captura de humo y grasa. La medida exacta depende del diseño, de la altura, del tipo de campana y de las exigencias locales, por lo que debe verificarse antes de fabricar o comprar.

La distribución también importa. Ubique bajo la campana los equipos que generan grasa, vapor o humo, sin dejar freidoras o planchas en los extremos fuera de la zona de captura. Mantenga la línea de cocción organizada y considere el acceso para limpiar filtros, atender el sistema contra incendios y realizar mantenimiento.

Si la cocina es pequeña, el diseño debe equilibrar capacidad de producción, pasillos de trabajo y ventilación. Concentrar demasiados equipos de alto rendimiento bajo una campana corta puede comprometer la operación. En estos casos, puede ser más rentable reorganizar la línea que intentar corregir el problema con un extractor más potente.

Aire de reposición: el punto que muchos proyectos olvidan

Todo el aire que sale de la cocina debe ser reemplazado. Sin aire de reposición suficiente, el local puede quedar en presión negativa. Esto provoca puertas difíciles de abrir, corrientes incómodas, pérdida de aire acondicionado y problemas de captura, porque el extractor compite por aire con el resto del edificio.

El aire de reposición debe diseñarse para no empujar el humo fuera de la campana. Si se descarga directamente sobre la zona de cocción con demasiada velocidad, puede dispersar los vapores y reducir la eficiencia. Su ubicación, temperatura y volumen deben trabajar en conjunto con la extracción.

En establecimientos con aire acondicionado, esta decisión impacta directamente el consumo energético. Extraer grandes volúmenes de aire acondicionado sin una estrategia de reposición eleva los costos y hace más difícil mantener una temperatura cómoda durante el servicio.

Ductos, ventiladores y cumplimiento del proyecto

La campana es solo una parte del sistema. Los ductos, codos, registros de limpieza, ventiladores de extracción, terminaciones en techo y soportes deben estar dimensionados e instalados de forma correcta. Un ducto con demasiados cambios de dirección o un ventilador mal seleccionado reduce el desempeño incluso si la campana tiene buena calidad.

Los sistemas para vapores grasos requieren materiales, uniones, pendientes y accesos de limpieza definidos por código. Además, la instalación debe coordinarse con electricidad, gas, rociadores, supresión de incendios y permisos. Antes de ordenar, confirme las dimensiones del local, la ruta del ducto, la altura disponible, las restricciones del edificio y los requerimientos de inspección.

Cuando el proyecto está en una plaza comercial, un food court o un local arrendado, revise también las reglas del propietario. Algunas ubicaciones limitan salidas en techo, capacidad eléctrica o modificaciones estructurales. Resolverlo antes de comprar evita retrasos costosos.

Mantenimiento que protege su operación

Los filtros deben limpiarse con la frecuencia que marque la intensidad de uso. En una cocina de alta producción, esperar a que la grasa sea visible es esperar demasiado. Filtros saturados reducen el flujo de aire y elevan el riesgo de acumulación de grasa.

La limpieza profesional de campana y ductos debe programarse según el volumen y tipo de cocción. Una operación con freidoras, parrilla o cocina intensa necesita un servicio más frecuente que una cafetería de baja carga. También conviene revisar ventiladores, correas, interruptores, luces, sellos y el estado del sistema de supresión de incendios conforme a las indicaciones del proveedor autorizado.

Lleve un registro de limpieza, inspecciones y servicios. Además de facilitar la operación diaria, esta documentación ayuda ante inspecciones y permite detectar problemas antes de que un extractor falle durante un turno de alta venta.

Qué información tener lista antes de cotizar

Para recibir una recomendación útil, reúna el listado de equipos con medidas y tipo de combustible, el plano o medidas de la cocina, altura de techo, ubicación deseada de la línea caliente y ciudad donde se instalará el sistema. Indique también si el local es nuevo, una remodelación o un reemplazo de equipo existente.

Con esa información es posible evaluar si necesita una campana Tipo I o Tipo II, el tamaño aproximado, la extracción requerida y los componentes que deben integrarse. En Alimentos Biadh, una compra bien planteada comienza por entender la producción que su negocio necesita sostener, no por elegir una medida al azar.

Antes de avanzar, piense en el menú que venderá en su día más ocupado y no solo en la apertura del local. Una campana correctamente dimensionada protege la cocina, facilita el servicio y le da espacio para crecer sin convertir la ventilación en el próximo cuello de botella.
